-> Pedros: Základní harmonická vnitřního oscilátoru je 52kHz, přes tlumivku by jsi rozumně měl přenést tak alespoň 5. harmonickou aby to k něčemu bylo, tudíž jádro by mělo mít na 260kHz ještě malé ztráty.

-> FORM: teď koukám na datasheet LM2576,ale nejsem moc moudrej z té indukčnosti,vypočítám si podle toho příkladu,že mám použít 150uH,ale jaké použít jádro?

jinak zkoušel jsem si dělat značky,ale stejně to potom nějak záhadně ujelo o mm,to s tím lepidlem mě nenapadlo,budu to muset nějak zkombinovat



dobrý,koukám,že jsem blbej,v GESu prodávají i hotový tlumivky pro spín. zdroje

-> Pedros: Tohle nebyl chemický cín ale chemické stříbro, zkušeností s tím moc nemám. Co se týče oboustraného plošňáku, zkoušel jsi udělat si značky na foliích mimo plochu tišťáku a podle nich to složit? Případně heftnout v rozích lepidlem, aby se ti to neposunulo při obracení? Případně bych si udělal značky na ploše tišťáku mimo využitelnou plochu, provrtal bych skrz dírky a na ně to složil z obou stran.

-> FORM: pěkný,taky dělám doma tišťáky přes fotocestu,jen jsem stále nepřišel na to,jak vyrobit dvouvrstvej tišťák v domácích podmínkách tak,aby nebyl alespoň o milimetr posunutej :( Co se toho chemickýho cínu,pokud je to ta sračka,co tam hezky voní,tak pokud to použiješ víckrát,pájí se na to čím dál hůř,ale vypadá to dobře,to jo. To že jsou koupit jádra i hotový cívky čumím,opravdu je v GESu mají,to jsem vůbec netušil..no aspoň jsem zase o něco chytřejší

-> Matthes, záškodník z TechWebu: Jojo, taky jsem dřív dělal lihovkou nebo lakem a trubičkovým perkem, ale u tohoto už to nejde pořádně ani tím lakem. Protahova ručně cestičky mezi ploškami 1206 SMD odporů už je na palici, tak jsem musel potoupit na vyšší LEVEL.

Ale jinak jako vyvolávadlo tu mám flašku s hydroxidem, vždycky šoupnu od oka pár peciček do nádobky s vodou z koutku a vyvolávadlo je na světě.

-> FORM: Nojo ja toho casu nesehnal zadny vyvolavadlo tak sem umyl tistak redidlem a namaloval ruco, no zas byly cesty siroky, proudove zatizitelny

-> gabo000000: To není cín, zkoušel jsem to pro zajímavost postříbřit v roztoku a docela to vyšlo. Vrstvička stříbra by měla zlepšovat vodivost a pájitelnost. Jen je moc slabá, takže to zase rychle oxiduje. Nahoře jsou vidět otisky prstů, pak jsem to trochu namastil a už bylo po problému.

-> FORM: jakto ze mas hore vsetky cesticky pocinovane? nedajboze necinujes vlnou

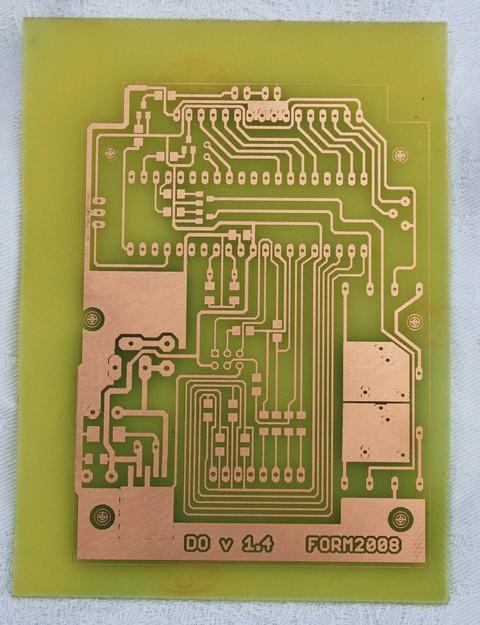

-> Matthes, záškodník z TechWebu: Nene, starej dobrej eagle + fotometoda, docela to vyšlo slušně i když jsem ho dělal doma.

-> FORM: Jů to mas pekny, to si asi nekreslil lihovkou co?

Jinak LM2574 za nějakých 35Kč zvládá 0,5A výstup, LM2576 asi za 50Kč už 3A. Samozřejmně není problém přidat lepší externí spínací tranzistor. Jiní výrobci dělají i kvalitnější obvody, ale cena už je vyšší.

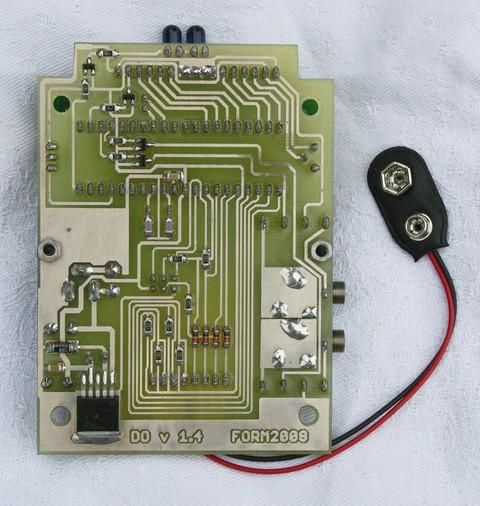

Abych to zase moc nechválil, tak samozřejmně oproti lineárním stabilizátorům je větší výstupní zvlnění a rušení ve vyšších frekvenčních pásmech, ale pokud za to lupneš jednoduchý filtr nebo používáš dál obvody pracující na nižších kmitočtech, tak není problém. Dobrá účinnost ale umožňuje jednodušší mechanické provedení, u slabších zdrojů si vystačíš jenom s připájením křidélka na plošňák. Na foce je celý zdroj vlevo dole, tlumivka a kvalitní elyty jsou v THT, takže koukají na druhé straně.

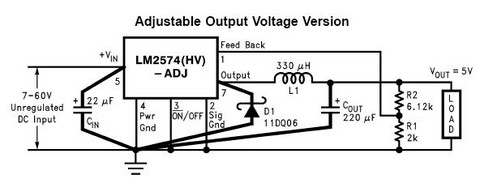

-> Pedros: Spousta lidí si udržuje podobný názor jako máš ty, ale už jsou běžně dostupné obvody od různých firem, které vyžadují minimum externích součástek. Ku příkladu LM2574 a jeho silnější bráškové mají následující základní zapojení BUCK měniče se zpětnou vazbou. Lze koupit i provedení s integrovaným děličem, tyto jsou rovnou připravené pro 5V, 12V... Oproti zapojení s 7805 potřebuješ navíc 2 součástky. Tlumivku koupíš už hotovou v GM dle potřeby. Máš pravdu, že zatím je stále problém sehnat slušná jádra či celé vysokofrekvenční transformátory, ale v tlumivkách je výběr dostatečný. Účinnost se pohybuje kolem 80-90%

-> FORM: já jsem kámošovi navrhnul autobus zdroj na notebook,s LM317,teď v zimě si libuje,má kamínka :D je tam ztráta 30W,ale spínanej zdroj podle mě není moc v silách postavit,jednak o dost složitější elektronika a jednak nejsem přítel namotávání cívek nebo transformátorů

King:a ještě 3,3V :D

-> charon: Co třeba starej PC zdroj - 5,7, 12V s hafo ampérama za hubičku? :)

-> charon: Začni s nějakým továrním zdrojem, třeba toto www.aukro.cz/item53715918 8_stabilizovany_zdroj.html , máš v tom trafo a slušnou škatulku, stabilizátor, který je uvnitř bude možná stačit upravit tak, napětí bylo regulovatelné. Případně ho vyměníš.

Bože, z těchhle elektrickejch výrazů mám husí kůži ... To tetování dělá kamarád jako koníčka, peníze bere takový, aby mu to pokralo náklady + něco na pivo, ale je v om celkem dobrej ... já jsem mu dohodil strojky, protože tim domorobo jednojehlovym strojkem s moturkem z autorádia se tetovat nenechám.



To štelování by uritě být od O nemuselo, zdroj by nemusel být ani plynule nastavitelnej, stačily by nějaký hladiny. Já ho dokopu k omu, aby mi k ěm novejm dsrojkům dovalil paramery nebo dokumenaci, aby jsme věděli, co valstně budem živit.



Jinak já tořeknu na rovinu - možná bych zvládl něco splácat podle nějakýho návodu, ale na rovinu mám trochu srach z bezpečnosti, nechci aby to pak někde někoho proklepalo, navíc tn kamarád má malý dítě a ty jsou jak známo dost všetečný ...

...kup si tovární zdroj, klidně použitý. Kdybys to měl stavit, tak se klidně dostaneš na stejnou, ne-li vyšší cenu, aby to i vypadalo. No a předpokládám, že to nebude dobročinná akce to tetování, takže není co řešit. Pokud bys to chtěl regulovat od nuly, musel bys použit lowdropy, apod. Projdi inzeráty, nebo elektro šopy. Takový zdroj se pak hodí na spoustu věcí

-> Stepan FUN: mno pokud se ti chce chladit cca 30W a používat čuňárnu s 7805, pak je možno, bude to taky fungovat. Já už bych dneska radši použil spínaný stabilizátor. Případně lze upravit zpětnou vazbu nějakého hotového spínaného zdroje a doufat, že je navržený s rozumnou rezervou.

U podobnýho zařízení je nejdražší položka trafo a nejsložitější mechnický provedení... V případě, že by stačilo 5-15 V tak by se dalo použít MA7805, libovolnej NPN tranzisto, kterej zvlládne ty 2A a potenciometr... Kompletní součástky cca za 120kč + trafo cca 300-400... ale trafo by se nechalo použít ze starýho videa nebo něčeho podobnýho. Důležitý jsou jenom parametry. cca 17-20V, 2-3A.

Taky záleží co s tím budeš napájet, nějaký motorek? Jaké požaduješ zvlnění, nějaké proudové omezení, napájení ze sítě, z baterie.....

Což to zvládnul, ale potřebuješ určitě rozsah už od 0V? Nebo by ti stačilo třeba 3-15V?

www.tipa.eu/cz/.../042200 48-zdroj-laboratorni-rng-1 501-0-15v|1a



sice jen do 1A ale 650kč mi neprijde zas az tolik



nebo



sice lepsi ale ta cena je nekde jinde



www.tipa.eu/cz/.../042200 02-zdroj-laboratorni-df162 0-0-15v|0-2a

Potřeboval bych poradit. Řekněme, že jsem elektro analfabet (byť jsem vystudoval automatizaci a elektroniku). Pořbuju pro kamaráda někde splašit stejnosměrnej zdroj. Potřebujeme to pro napájení tetovacího strojku. Odběr by měl být max 2A, ideálně kdyby měl štelovací napětí řekněme 0 - 15 V. Je složitý něco takovýho postavit? Nbo spíš zvládl by to někdo tady? Jde o to, že prodávaný zdroje nejsou zrovna za hubičku a tak přemejšlíme, jak to splácat pokud možno lacino ...
